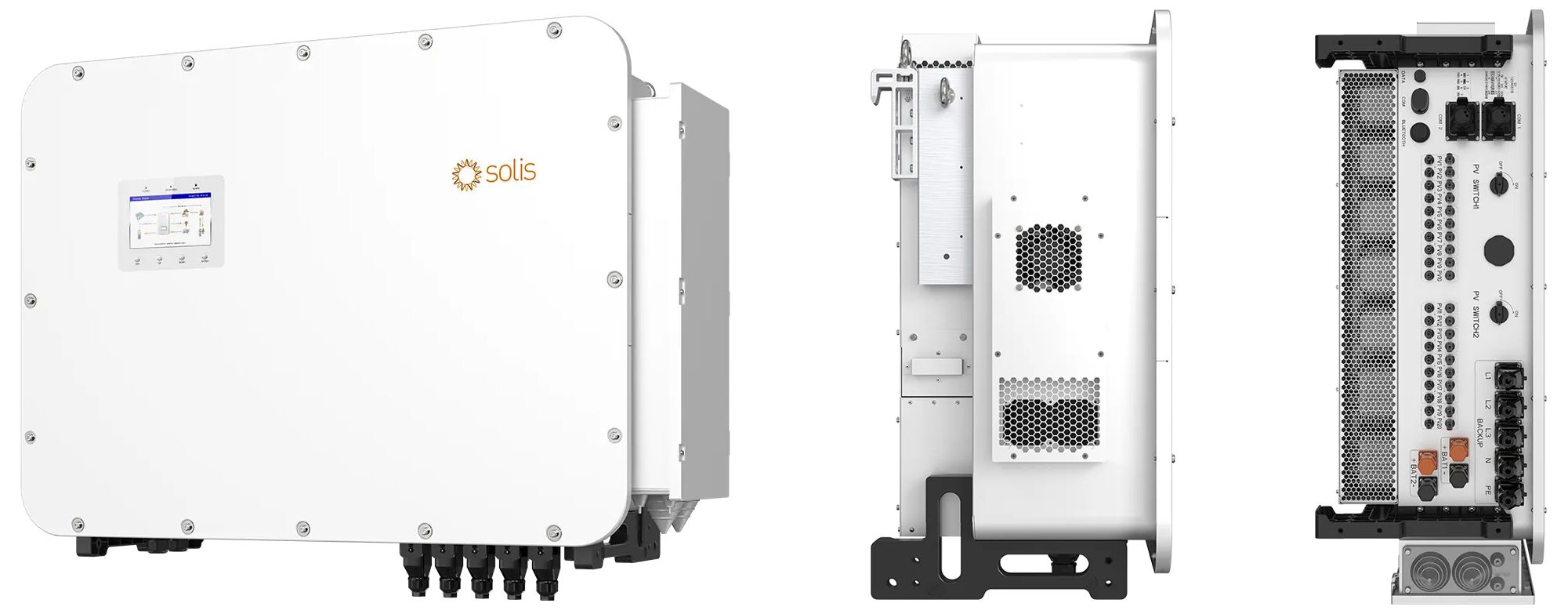

Представляємо серію S6-EH3P(80-125)K10-NV-YD-H — трифазну систему зберігання енергії високої напруги для комерційних застосувань.
Ця серія інверторів має максимальний струм заряду/розряду 100A+100A через два незалежно керовані батарейні порти, оснащена 10 вбудованими MPPT (трекерами максимальної потужності) зі струмовою потужністю струнгової системи до 20A, що забезпечує неперевершену подачу енергії. Для мережевих (on-grid) або автономних (off-grid) рішень серія S6-EH3P(80-125)K10-NV-YD-H підтримує паралельне підключення до 6 пристроїв, а також має резервний порт, здатний витримувати 2.0-кратне перевантаження протягом короткого часу. Нова серія сумісна з різними типами батарей завдяки широкому діапазону напруг та пропонує контроль згладжування пікових навантажень (peak shaving) у режимах «самоспоживання» та «генератора».
Дванадцять унікальних переваг SOLIS SOLARATOR S6-EH3P(80-125)K10-NV-YD-H
- Підтримує до 2-кратного номінального вхідного струму фотоелектричної системи, що дозволяє максимально ефективно використовувати сонячну енергію
- Підтримує максимальний вхідний струм ланцюга 21 А, що забезпечує сумісність з фотоелектричними модулями високої потужності
- Сумісний з акумуляторними модулями 100–314 А·год, що знижує загальні витрати на систему
- Підтримує швидку зарядку акумулятора з максимальним струмом зарядки 200 А
- Два незалежних порти акумулятора для гнучкої конфігурації та легкого розширення ємності
- Забезпечує 160% перевантаження протягом 200 мс в автономному режимі, забезпечуючи стабільний запуск важких навантажень
- Забезпечує гнучке управління в умовах слабкої мережі та гібридних генераторних установок, зменшуючи інвестиційні витрати
- Інтеграція штучного інтелекту та готовність до VPP дозволяють динамічно оптимізувати тарифи, мінімізуючи витрати на електроенергію та відкриваючи додаткові джерела доходу
- Інтегрує фотоелектричні модулі та накопичувачі для управління попитом та функцій запобігання зворотного потоку
- Забезпечує динамічну компенсацію реактивної потужності для поліпшення коефіцієнта потужності мережі та зменшення витрат на реактивну потужність
- Функція обходу комунальних послуг дозволяє безпосередньо підключати резервні навантаження до мережі
- Запатентована технологія охолодження забезпечує надійну роботу навіть в умовах високих температур
Шість головних переваг SOLIS SOLARATOR S6-EH3P(80-125)K10-NV-YD-H
- Підтримує як постійний, так і змінний струм, що забезпечує гнучкість модернізації та розширення системи
- Забезпечує надійне резервне живлення в різних сценаріях завдяки управлінню резервом батареї
- Подовжує час живлення критичних навантажень завдяки інтелектуальній пріоритезації навантажень
- Пропонує універсальний інтерфейс«три в одному» для безперебійної інтеграції мережевих фотоелектричних, вітрових та дизельних генераторів
- Здійснює перехід між мережею та автономним режимом менш ніж за 10 мс, забезпечуючи безперебійне електропостачання
- Підтримує паралельну роботу декількох блоків потужністю до 1,25 МВт (для систем з більш ніж 6 блоками рекомендується шафа Solis STS)
Звертайтеся зараз!
Розмістити замовлення або отримати консультацію можна за телефоном:
(067) 324 8308 (067) 233 3350 (095) 307 2175 EMAIL
Технічні параметри SOLIS SOLARATOR S6-EH3P(80-125)K10-NV-YD-H
| Моделі | 80K | 100K | 125K |
|---|---|---|---|
Вхід постійного струму (Фотоелектрична сторона) |
|||
| Рекомендований макс. розмір фотоелектричного масиву | 160 kW | 200 kW | 250 kW |
| Макс. корисна вхідна потужність фотоелектричних модулів | 160 kW | 200 kW | 250 kW |
| Максимальна вхідна напруга | 1000 V | ||
| Номінальна напруга | 600 V | ||
| Пускова напруга | 180 V | ||
| Діапазон напруги MPPT | 150 - 950 V | ||
| Макс. вхідний струм | 10 × 42 A | ||
| Макс. струм короткого замикання | 10 × 60 A | ||
| Кількість MPPT / Макс. число входів на MPPT | 10 / 20 | ||
Батарея |
|||
| Тип батареї | Літій-іонна | ||
| Діапазон напруги батареї | 300 - 950 V | ||
| Максимальний струм заряду / розряду | 100 A × 2 / 100 A × 2 | ||
| Кількість портів акумулятора | 2 | ||
| Максимальний струм заряду/розряду кожного порту | 100 A | ||
| Зв’язок | CAN / RS485 | ||
Вихідний змінний струм (Резервний вихід) |
|||
| Номінальна вихідна потужність | 80 kW | 100 kW | 125 kW |
| Макс. повна вихідна потужність | 80-100K: 1.6 час номінальної потужності, 10 s; 2 час номінальної потужності, 200 ms | 125K: 1.4 час номінальної потужності, 10 s; 1.6 час номінальної потужності, 200 ms | |
| Час резервного перемикання | < 10 ms | ||
| Номінальна вихідна напруга | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V | ||
| Номінальна частота | 50 Hz / 60 Hz | ||
| THDv (@Коеф. нелінійних спотворень) | < 3% | ||
Вхід змінного струму (сторона мережі) |
|||
| Макс. вхідний струм | 250 A | ||
Вхід змінного струму (Генератор) |
|||
| Макс. вхідна потужність | 80 kW | 100 kW | 125 kW |
| Номінальний вхідний струм | 121.6 A / 115.5 A | 151.9 A / 144.3 A | 189.9 A / 180.4 A |
| Номінальна вхідна напруга | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V | ||
| Номінальна вхідна частота | 50 Hz / 60 Hz | ||
Вихідний змінний струм (сторона мережі) |
|||
| Номінальна вихідна потужність | 80 kW | 100 kW | 125 kW |
| Макс. повна вихідна потужність | 80 kVA | 100 kVA | 125 kVA |
| Номінальна напруга мережі | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V | ||
| Номінальна частота мережі | 50 Hz / 60 Hz | ||
| Номінальний вихідний струм мережі | 121.6 A / 115.5 A | 151.9 A / 144.3 A | 189.9 A / 180.4 A |
| Коефіцієнт потужності | > 0.99 (від -0,8 до +0,8) | ||
| THDi | < 3% | ||
ККД |
|||
| Максимальний ККД | 97.5% | ||
| Європейський ККД | 96.9% | 97.1% | 97.2% |
| БАТ заряджається/розряджається від змінного струму Макс. ефективність | 97.0% | ||
Захист |
|||
| Захист від острівкування | Так | ||
| Захист від підвищеного струму | Так | ||
| Захист від короткого замикання | Так | ||
| Вбудований роз'єднувач постійного струму | Так | ||
| Захист від зворотної полярності постійного струму | Так | ||
| Ступінь захисту / Клас перенапруги | I / DC II, AC III | ||
| Захист від перенапруг | Тип II постійного струму / Тип II змінного струму | ||
| Вбудований модуль AFCI 2.0 | Опціонально | ||
Загальні дані |
|||
| Максимальна потужність на фазу (мережі та резервне живлення) | 26.66 kW | 33.33 kW | 41.66 kW |
| Розміри (Ш×В×Д) | 1174 × 814 × 400 mm | ||
| Вага | 170 kg | ||
| Топологія | Без трансформатора | ||
| Діапазон робочих температур навколишнього середовища | -25 ~ +60°C | ||
| Відносна вологість | 0 - 100% | ||
| Захист IP | IP66 | ||
| Тип охолодження | Вентилятор з інтелектуальним регулюванням обертів | ||
| Максимальна висота встановлення | 3000 m | ||
| Стандарт мережевого підключення * | G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1&2/EN 50549-10, VDE 0126/UTE C 15/VFR:2019, NTS 631/ RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022 | ||
| Стандарт безпеки / EMC * | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011 | ||

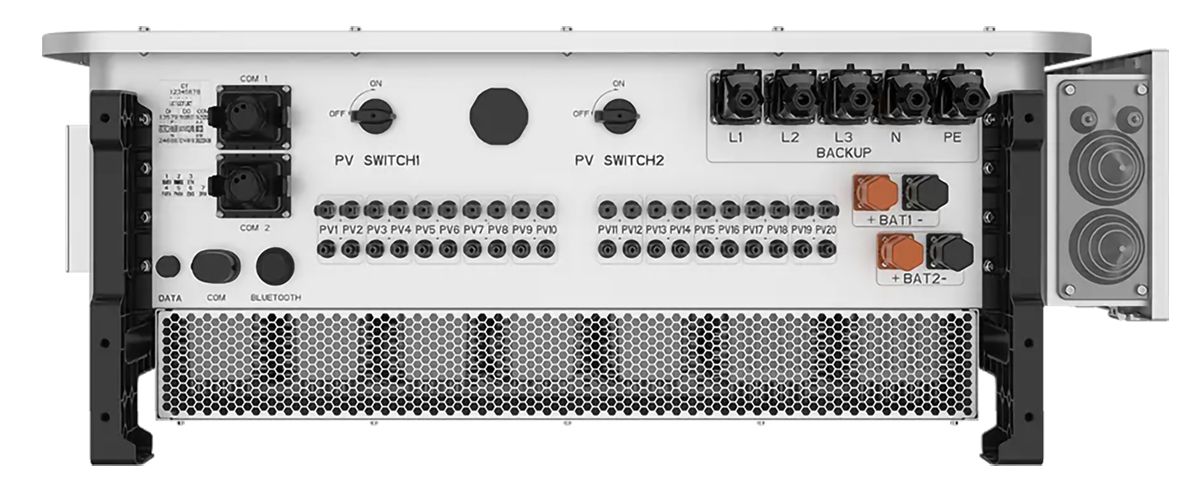

Функції |
|||
| Підключення фотоелектричних модулів | MC4 Штекер для швидкого з'єднання | ||
| Підключення батареї | Клемні роз'єми | ||
| Підключення змінного струму | Клемна колодка | ||
| Екран | 7.0» РК-дисплей та Bluetooth + додаток | ||
| Комунікаційний інтерфейс | Стандартний: WIFI+LAN+Bluetooth, CAN-BMS × 2, CAN-Parallel × 2, LAN, RS485-Meter, RS485, DRM, DI × 5, DO × 4; Опціонально: 4G | ||
