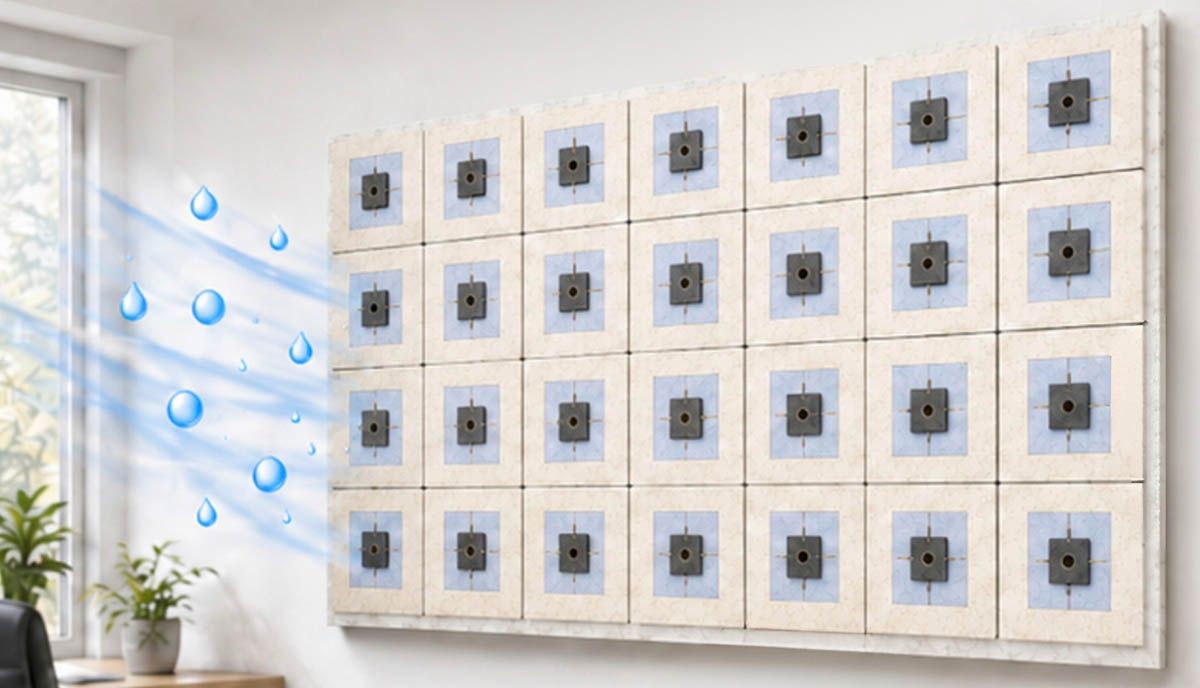

Сучасні житлові та офісні будівлі насичені десятками малопотужних розумних пристроїв - від бездротових датчиків температури, вологості та якості повітря до контролерів розумного будинку та периферійних інтерфейсів. Постійна заміна батарейок або прокладання кілометрів кабелів для живлення цієї мікроелектроніки створюють суттєві економічні та екологічні проблеми. Дослідники з Бінгемтонського університету (Binghamton University), що входить до системи Державного університету Нью-Йорка (State University of New York, SUNY), запропонували елегантне альтернативне рішення: перетворити звичайні інтер'єрні шпалери на розподілений генератор електроенергії. Створене ними паперове покриття витягує водяну пару з внутрішнього повітря приміщення та конвертує її в постійний електричний струм.
Вологісно-електричний генератор: фізико-хімічний принцип технології MEG
Розробкою інноваційного матеріалу керував професор Інженерного та прикладного коледжу імені Томаса Дж. Вотсона (Thomas J. Watson College of Engineering and Applied Science) Сеокхін "Шон" Чой (Seokheun "Sean" Choi) при у (Guangya "Roger" Yuan) та доктора наук Янг "Лексі" Гао (Yang "Lexi" Gao). Результати їхньої роботи були опубліковані в авторитетному науковому журналі Advanced Energy Materials (Advanced Energy Materials).
В основі розробки лежать волого-електричні генератори (Moist-Electric Generators, MEG). На відміну від традиційних зовнішніх генераторів вологи, що розраховують на нестабільні вуличні умови з високою вологістю, нова система спеціально оптимізована для закритих інтер'єрів. У приміщеннях відносна вологість повітря підтримується на стійкому рівні від 30% до 60%, а повсякденне життєдіяльність людини — дихання, приготування їжі та прийняття душу — забезпечує постійний приплив свіжої водяної пари.
Принцип роботи осередку MEG заснований на адсорбції молекул води з навколишнього повітря паперовим субстратом. Поглинена волога ініціює дисоціацію іоногенних груп усередині матеріалу. Виникає спрямований потік гідратованих іонів створює градієнт концентрації та просторовий поділ зарядів. В результаті між протилежними сторонами елемента виникає різниця потенціалів, що генерує електричний струм.
Односпрямований транспорт вологи та конструкція паперового полотна
Головною технічною проблемою попередніх вологостно-електричних генераторів залишалася швидка втрата ефективності: при рівномірному намоканні всього матеріалу градієнт вологості зникав, і вироблення струму припинялася. Щоб вирішити цю проблему, команда з Бінгемтона розробила мікрочіпоподібну архітектуру із замкнутим односпрямованим транспортом вологи.
Кожен генераторний осередок на аркуші паперу складається з трьох функціональних зон:
- Периферійна зона адсорбції: краї осередку оброблені гліцерином — гігроскопічною речовиною, що активно притягує водяну пару з навколишнього повітря.
- Зона капілярного транспорту: полімер полівінілпіролідон (PVP) направляє поглинену вологу від країв до центру структури.
- Центральна зона випаровування: піднята ділянка, патернована восковим шаром, контролює вивільнення води, змушуючи її випаровуватися назад в атмосферу кімнати у вигляді пари.
Завдяки такому мікроскопічному маршруту («повітря → поглинання → іонне перенесення → випаровування») всередині матеріалу підтримується безперервний потік рідини без ризику повного затоплення структури. Щоб шпалери зберігали естетичний вигляд, вся струмопровідна електрична розводка інтегрована на їхній зворотній стороні.

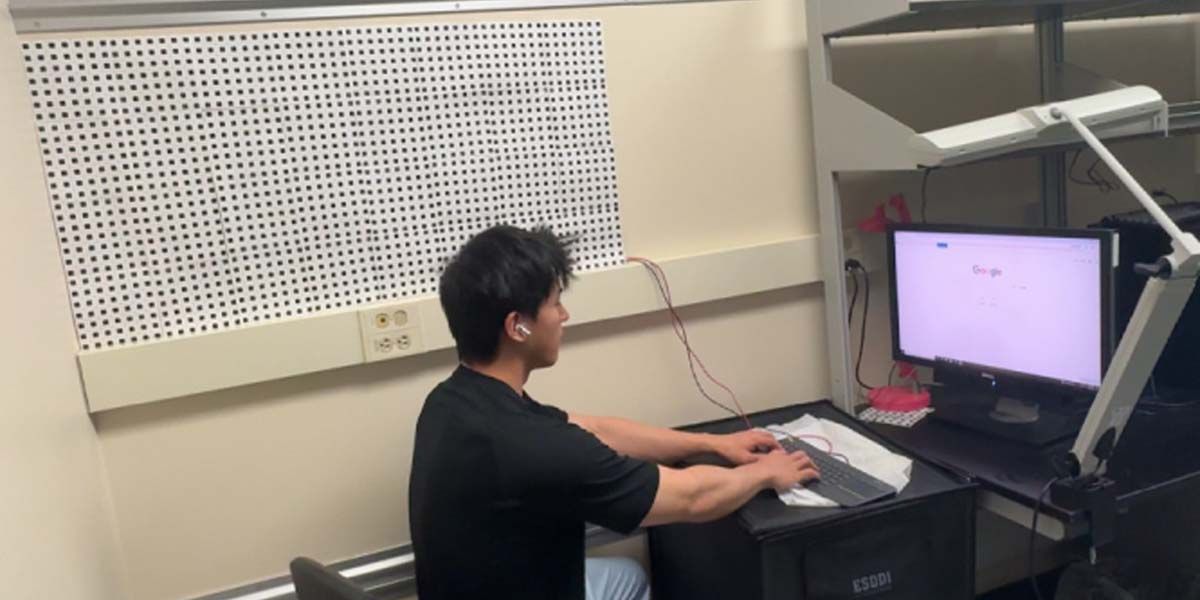

Експериментальний панельний модуль, що об'єднує 1596 осередків розміром 2 см × 2 см при кімнатній вологості близько 38% продемонстрував вихідну напругу 3,5 В. З використанням буферного конденсатора отриманої енергії виявилося достатньо для живлення бездротової клавіатури.
Крім того, шпалери мають подвійну функцію: крім генерації електрики, вони працюють як пасивний осушувач. В ході тестів панель знизила локальну вологість повітря з 38% до 32% за 15 хвилин, що в масштабах будівлі дозволяє зменшити навантаження на системи вентиляції та кондиціювання (Heating, Ventilation, Air Conditioning, HVAC).
Еволюція паперової біоелектроніки: від слини та ціанобактерій до абіотичних шпалер
Створення волого-електричних шпалер стало результатом більш ніж десятирічної еволюції концепції «папертроніки» (papertronics) в лабораторії професора Чоя. Цікаво, що на вибір наукового шляху вченого вплинув науково-фантастичний фільм «Внутрішній простір» (Innerspace) 1987 року, який надихнув його на об'єднання мікротехнологій та біологічних систем.
У процесі пошуку ідеальної платформи для автономних датчиків науковий колектив пройшов кілька ключових етапів:
| Рік | Технологічне рішення | Активний агент | Вихідні параметри | Особливості конструкції |
|---|---|---|---|---|
| 2015 | Мікро-BPV осередок | Ціанобактерії Synechocystis sp. PCC 6803 | Щільність потужності 0,9 мВт/м² | Одиночна мікрофлюїдна камера, публікація в Lab on a Chip (Lab on a Chip) |
| 2015 | Оригамі-батарея | Бактерії зі стічних вод | Десятки мікроват | Складна конструкція розміром із сірникову коробку |
| 2016 | Біо-солярна панель 3×3 | Фотосинтетичні ціанобактерії | 5,59 мкВт (60 годин роботи) | Модуль із 9 осередків, стаття в “Sensors and Actuators B: Chemical” (Sensors and Actuators B: Chemical) |
| 2017 | Одноразова слинна біобатарея | Ліофілізовані бактерії Shewanella oneidensis | Живлення світлодіодів та діагностів | Активація краплини слини завдяки глюкозі, що міститься |
| 2017–2020 | Со-культурна система | Симбіоз ціанобактерій та гетеротрофів | Безперервна робота до 13–14 днів | Замкнений обмін поживними речовинами, публікація в Nano Energy (Nano Energy) |
| 2018 | 3D-біодрукарська панель | Ціанобактерії в гідрогелі | Підвищена щільність струму | Просторовий 3D-біодрук поверх паперових електродів |
| 2026 | Вологові шпалери MEG | Іонна матриця (гліцерин / PVP / віск) | 3,5 В при вологості 38% | Повна відсутність живих бактерій, довговічність |
Перехід у 2026 році від живих мікроорганізмів до чистої фізико-хімічної іонної матриці став результатом аналізу експлуатаційних обмежень: живі бактерії вимагали постійного зволоження, швидко гинули при висиханні та мали короткий термін служби. Абіотична система MEG повністю позбавлена цих недоліків.
Бінгемтон проти Імперського коледжу Лондона: порівняння концепцій
Концепція енергогенеруючих шпалер раніше досліджувалась і в Європі. У 2017 році група вчених з Імперського коледжу Лондона (Imperial College London), Кембриджського університету (University of Cambridge) та Коледжу мистецтва та дизайну Святого Мартіна (Central Saint Martins) під керівництвом доктора Марін Сава (Marin Sawa), доктора Андреа Фантуцці (Andrea Fantuzi) Howe) представила біофотовольтаїчну шпалеру.
Порівняння цих двох технологічних підходів наочно демонструє різницю між живими біосистемами та абіотичною папертронікою:
| Критерій | Вологові шпалери (Бінгемтон, 2026) | Біофотовольтаїчні шпалери (Лондон, 2017) |
|---|---|---|
| Первинний ресурс | Водяна пара повітря (градієнт вологи) | Сонячне або штучне світло |
| Активний агент | Іонно-полімерна матриця | Живі ціанобактерії на вуглецевих нанотрубках |
| Метод виробництва | Друк полімерних структур | Струменевий друк живими біочорнилами |
| Термін служби | Багатолітня безперервна робота | Обмежений життєздатністю клітин (~100 годин) |
| Добовий профіль | Цілодобове вироблення | Генерація лише під час освітлення |
| Електричний вихід | 3,5 В (модуль із 1 596 осередків) | 1,4-1,5 В, струм 1,5-2 мкА (формат iPad) |
| Екологічний ефект | Пасивне осушення повітря | Повна біодеградація у ґрунті |
| Основне призначення | Постійне покриття розумних будівель | Одноразові датчики та медичні тести |
Якщо британська розробка задумалася як екологічні одноразові сенсори контролю повітря або тести на рівень глюкози, які після використання можна викинути в компост, американська технологія з Бінгемтона орієнтована на довгострокову інтеграцію в інженерну інфраструктуру будівель.
Експлуатаційні виклики та перспективи впровадження
Незважаючи на вражаючі результати, широке застосування волого-електричних шпалер вимагає вирішення кількох інженерних завдань:
- Запилення поверхні: налипання побутового пилу на гліцеринові ділянки може заблокувати пори паперу та знизити поглинання вологи.
- Механічний знос: циклічні процеси набухання та висихання целюлози створюють внутрішні напруги, що згодом може призвести до мікротріщин на друкованих струмопровідних доріжках.
- Межі вологості: при вологості нижче 20% дисоціація іонів зупиняється через сухість, а при вологості вище 90% субстрат повністю насичується, і градієнт зникає.
За оцінками експертів, комерційний продукт для масового будівництва може з'явитися на ринку через 7-15 років. Першими сферами застосування технології стануть автономні рецептори мікроклімату для музеїв, архівів, медичних закладів та розподілених мереж Інтернету речей (Internet of Things, IoT).
